جزئیات محصول:
|
| شماره مدل: | ETHB | تعداد رابط ها: | 8 |
|---|---|---|---|
| توان معمولی (W): | 20 وات | ماژول های نوری: | ماژول های نوری/الکتریکال SFP GE |
| سری محصولات: | MA5608T | دمای محیط: | دراز مدت: 0 درجه سانتی گراد تا 45 درجه سانتی گراد (32 درجه فارنهایت تا 113 درجه فارنهایت) مدت کوتاه: |
| تایپ کنید: | برد انتقال فیبر نوری | ضمانتنامه: | 1 سال |
| برجسته: | برد سوییچ گیگابیتی ETHB,برد رابط نوری هواوی MA5608T,H801ETHB |
||

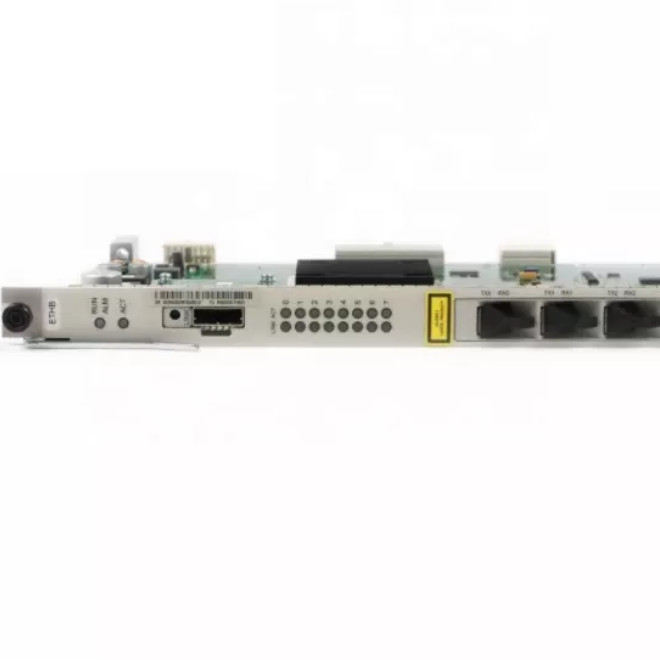

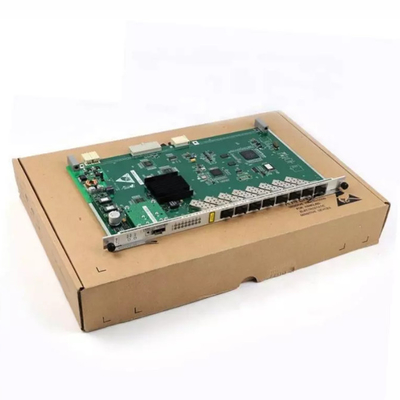

برد سوئیچ برد گیگابیتی هواوی MA5608T 8 پورت رابط نوری سرویس اترنت GE ETHB H801ETHB
مشخصات برد دسترسی به سرویس اترنت
| مشخصات | H801ETHA | H801ETHB |
| تعداد رابط ها | 8 | 8 |
| ماژول های نوری | SFP GE گیرنده های نوری | SFP GE ماژول های نوری/الکتریکی |
| آبشار اترنت | √ | √ |
| اترنت بالادست | × | √ |
| خود تعویض در برد (ارتباط متقابل بین پورت های بالادست زمانی که به عنوان یک برد بالادست عمل می کند) | × | √ |
| پلیمریزاسیون داخلی | × | √ |
| پلیمریزاسیون متقاطع صفحه ای | × | √ |
| دسترسی کاربر و مدیریت کاربر | × | × |
مصرف برق تک برد و طول قاب
| نام روکش | مصرف برق | طول قاب |
| برد دسترسی به سرویس اترنت | ||
| H801ETHB |
استاتیک: 20 وات : 21 وات |
2052 بایت، پس از فعال شدن عملکرد Jumbo Frame به 9216 بایت افزایش یافت |
درخواست دادن
* HW H801ETHB از Ethernet Cascading و Ethernet UPSTREAM پشتیبانی می کند.
* برد تکی HW H801ETHB معمولاً برای CASCADING اترنت استفاده می شود.
* سناریوی برنامه آبشاری HW H801ETHB وقتی برد کنترل اصلی و برد GIU کافی نباشد، می توان از تک برد HW H801ETHB برای اترنت بالادست استفاده کرد.
اصل
* عملکرد هر ماژول HW H801ETHB به شرح زیر است:
1. ماژول کنترل بارگذاری نرم افزار تک برد، کنترل مدیریت عملیات و خواندن سیگنال هایی مانند شماره اسلات، شماره نسخه و شماره نوع برد را تکمیل می کند.
2. ماژول رابط 8 رابط GE را به خارج ارائه می دهد.
3. ماژول سوئیچ کارکردهای اشتراک بار و حفاظت از افزونگی را از طریق تجمع متقاطع انجام می دهد.
4. ماژول پاور برای هر ماژول عملکردی در برد، توان کاری را فراهم می کند.
5. ماژول ساعت ساعت کار را برای هر ماژول عملکردی در برد فراهم می کند.
* فرآیند کسب و کار HW H801ETHB به شرح زیر است:
1. در جهت بالادست، داده های سرویس از طریق کانکتور backplane از برد کنترل اصلی به ماژول سوئیچ متصل می شود و ماژول سوئیچ تبادل سرعت سیم بسته های اترنت را تکمیل می کند و سرویس آبشاری و بالادستی را متوجه می شود.
2. در جهت پایین دست، پس از عبور رابط GE از ماژول سوئیچ، داده های سرویس از صفحه پشتی به برد کنترل اصلی متصل می شود.
رابط پنل
| دسته روکش | نام روکش | فرستنده و گیرنده نوری جنرال الکتریک - تک کاناله فیبر دو طرفه | فرستنده و گیرنده نوری جنرال الکتریک - تک کاناله تک فیبر دوطرفه | گیرنده نوری جنرال الکتریک - دو کاناله تک فیبر دو جهته | ماژول های GE IPL - تک کاناله فیبر دو طرفه | ماژول های برق جنرال الکتریک |
| برد دسترسی به سرویس اترنت | ETHA | √ | × | × | × | × |
| ETHB | √ | √ | × | √ | √ |
سبک
| ابریشم ال ای دی | نام led | وضعیت LED | شرح وضعیت |
| ALM را اجرا کنید | وضعیت عملیاتی رهبری شد | قرمز چشمک زن | مرحله راه اندازی برنامه در طول فرآیند راه اندازی روکش |
| سبز چشمک زن (دوره 0.25 ثانیه) | مرحله ارتباط با برد کنترل اصلی در طول فرآیند راه اندازی برد تک | ||
| سبز چشمک زن (چرخه 1 ثانیه) | روکش به طور معمول کار می کند | ||
| قرمز جامد است | خرابی روکش | ||
| عمل کنید | لامپ های اولیه و آماده به کار | سبز جامد است | هیچ معنایی را نشان نمی دهد |
| ارتباط دادن | نشانگر وضعیت پیوند | سبز روشن | پورت ارتباط برقرار می کند |
| خاموش کردن | پورت متصل نیست | ||
| عمل کنید | وضعیت داده led | چشمک زن زرد | انتقال داده وجود دارد |
| خاموش کردن | بدون انتقال داده |
سوالات متداول
1. روش پرداخت چیست؟
ما از T/T، WESTERN UNION، Paypal پشتیبانی می کنیم
2. راه حمل و نقل شما چیست؟
خرید از طریق دریای اکسپرس هوایی
3. محصول مورد استفاده برای بسته بندی چیست؟
ما همیشه از catron استفاده می کنیم، مگر اینکه نیازهای بسته بندی متفاوتی داشته باشید
خدمات ما
1. کنترل کیفیت دقیق در هر پیوند از تهیه مواد خام، پردازش، آزمایش تا بسته بندی انجام می شود.
2. بارنامه یا بارنامه به موقع برای پیگیری ارائه می شود.
3. 12 ماه گارانتی.
