LED روشنایی |
|||||
|---|---|---|---|---|---|
| وقتی دستگاه به منبع تغذیه متصل شود ، چراغ برق آبی روشن خواهد شد. | |||||
|
PoE LED |
|||||
| سبز | فعال 24 ولت PoE | ||||
|
پیوند LED |
|||||
| سبز |
پیوند ایجاد شد چشمک زن فعالیت را نشان می دهد |
||||
|
PoE در بندر |
|||||
| پورت RJ45 از اتصالات اترنت 10/100/1000 پشتیبانی می کند و از منبع تغذیه منفعل 24 ولت و دو جفت برای تأمین انرژی سوئیچ پشتیبانی می کند.برای حداکثر مصرف برق 30 وات ، ما توصیه می کنیم تغذیه با آداپتور POE POE-24-30W-G-WH (شامل نمی شود). | |||||
|

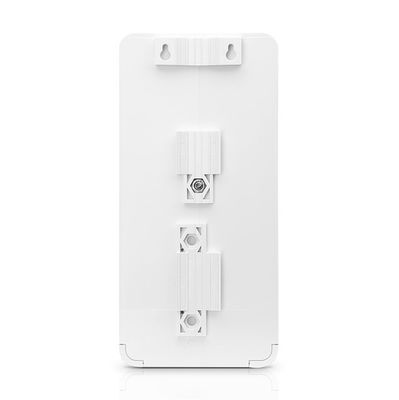

نقطه اتصال زمین |
|||||
|
NanoSwitch باید به یکی از روشهای زیر زمین گیر شود:
|
|||||
|
PoE Out (بنادر 1 - 3) |
|||||
|
پورت های RJ45 از اتصالات اترنت 10/100/1000 پشتیبانی می کنند و گذرگاه منفعل 24 ولت ، 2 جفت PoE را برای خروجی PoE 30W ارائه می دهند.
|
|||||
اتصال سیم تخلیه (اختیاری)
اگر از سیم تخلیه برای زمین زدن NanoSwitch استفاده می شود ، آن را به سیم متصل کنید نقطه اتصال زمین با پیچ خودکاری و مهره.
مشخصات فنی
| N-SW | |
|
ابعاد |
196.4 x 93.5 x 32.4 میلی متر (7.73 x 3.68 x 1.28 ") |
|---|---|
|
وزن |
271 گرم (9.6 اونس) |
|
مشخصات محفظه |
پلی کربنات سفید |
|
مجموع نرخ غیر مسدود کننده خط |
4 گیگابیت بر ثانیه |
|
مصرف برق معمولی |
1.5 وات |
|
حداکثرمصرف برق |
30 وات |
|
روش قدرت |
PoE منفعل 24 ولت ، 2 جفت |
|
رابط های شبکه |
(4) 10/100/1000 Mbps اترنت RJ45 |
|
حداکثر توان منفعل PoE حداکثر |
24 ولت ، 2 جفت ، 1 آمپر برای 3 پورت (30 وات) |
|
حداکثر وات پویای PoE در هر پورت |
24 ولت ، 2 جفت ، 1 آمپر در هر پورت (24 وات) |
|
محدوده ولتاژ PoE منفعل |
21.6 - 30 ولت |
|
حفاظت از ESD / EMP |
± 24kV هوا ، ± 24kV تماس |
|
دمای کار |
-30 تا 70 درجه سانتی گراد (-22 تا 158 درجه فارنهایت) |
|
رطوبت عملیاتی |
5 تا 95٪ غیر متراکم |
|
گواهینامه ها |
CE ، FCC ، IC |
