مروری

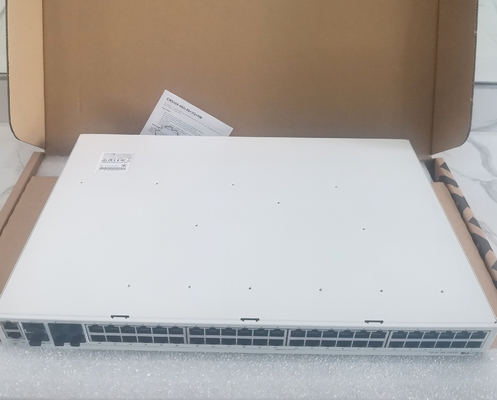

این سوئیچ قدرتمند دارای 48 درگاه 1G RJ45 و 4 درگاه 10G SFP+ است.همچنین 2 پورت 40G QSFP+ برای اتصالات فیبر بسیار سریع یا اتصال با سایر دستگاه های 40 گیگابیت بر ثانیه وجود دارد.مجموع توان غیرانسدادی 168 گیگابیت در ثانیه، ظرفیت سوئیچینگ 336 گیگابیت در ثانیه و نرخ ارسال به 235 مگابیت در ثانیه می رسد.
شروع سریع
- واحد را در کابینت قفسه ای نصب کنید یا روی سطح صاف قرار دهید (به "نصب" مراجعه کنید).
- دو واحد تغذیه را با استفاده از سیم های برق به منبع AC وصل کنید.
- اتصال اولیه باید از طریق کابل اترنت و با استفاده از ابزار MikroTik Winbox انجام شود.
- از Winbox برای اتصال به آدرس IP پیش فرض 192.168.88.1 از هر پورتی، با نام کاربری admin و بدون رمز عبور استفاده کنید.در صورتی که IP در دسترس نیست، از Neighbors برای اتصال از طریق آدرس MAC استفاده کنید.
- توصیه می‌کنیم برای اطمینان از بهترین عملکرد و پایداری، روی دکمه «بررسی به‌روزرسانی‌ها» کلیک کنید و نرم‌افزار RouterOS خود را به آخرین نسخه به‌روزرسانی کنید.دستگاه باید یک اتصال اینترنتی فعال داشته باشد.
- برای به روز رسانی دستی دستگاه، لطفا به https://mikrotik.com/download
- بسته هایی را برای این دستگاه (MIPSBE) انتخاب کنید و آنها را در رایانه شخصی خود دانلود کنید.
- بسته های دانلود شده را در منوی (Winbox) (Files) آپلود کرده و دستگاه را راه اندازی مجدد کنید.
- به روز رسانی نرم افزار RouterOS خود به آخرین نسخه، بهترین عملکرد، ثبات و به روز رسانی های امنیتی را تضمین می کند.
- رمز عبور خود را برای ایمن سازی دستگاه تنظیم کنید.
نصب
این دستگاه برای استفاده در داخل خانه طراحی شده است و می توان آن را در یک محفظه رک مانت با استفاده از پایه های قفسه ای نصب کرد یا می توان آن را روی دسکتاپ قرار داد.از پیچ گوشتی فیلیپس برای چسباندن گوش‌های قفسه‌ای در دو طرف دستگاه و برای هر دو طرف پشت دستگاه استفاده کنید، اگر استفاده مشخص شده برای محفظه قفسه‌ای است:
- براکت را به سمت راست جلو وصل کنید.
- براکت سمت راست عقب را وصل کنید.
- براکت را به سمت چپ جلو وصل کنید.
- براکت چپ عقب را وصل کنید.
- براکت های بلند را به رک مانت بچسبانید و دستگاه را با سوراخ ها نصب کنید تا دستگاه به راحتی جا بیفتد.
- در صورت نیاز، براکت های مدیریت کابل را نصب کنید.
-
دستگاه هیچ گونه محافظتی در برابر آلودگی آب ندارد، لطفاً از قرار دادن دستگاه در محیط خشک و تهویه مطبوع اطمینان حاصل کنید.
ما کابل های Cat6 را برای دستگاه های خود توصیه می کنیم.
نصب و پیکربندی این دستگاه باید توسط افراد واجد شرایط انجام شود.اسلات ها و پورت های افزونه

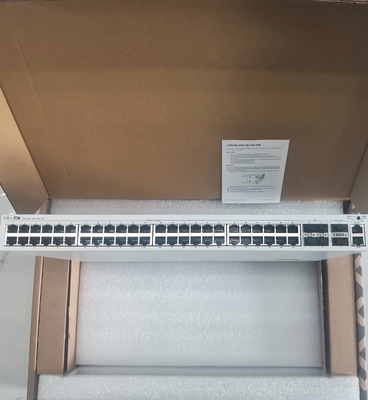

- 48 پورت اترنت گیگابیتی.
- چهار پورت 10G SFP+.
- دو پورت 40G QSFP+.
- 1 پورت کنسول RJ45 (تنظیم شده روی 115200 بیت بر ثانیه، 8 بیت داده، 1 بیت استاپ بدون برابری).
- 1 درگاه اترنت 10/100 مگابیت برای دسترسی مدیریت.
- سه فن خنک کننده با کنترل سرعت اتوماتیک.
- دو واحد منبع تغذیه یکپارچه با ورودی AC ⏦ برای افزونگی.
لطفاً برای جدول پیکربندی و سازگاری ماژول MikroTik SFP از صفحات ویکی دیدن کنید: https://wiki.mikrotik.com/wiki/MikroTik_SFP_module_compatibility_table
نیرو دادن

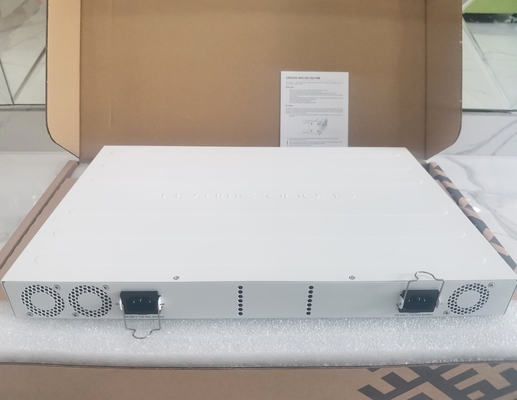

دستگاه برق را از دو ورودی 100 تا 240 ولت AC می پذیرد ⏦.
توان مصرفی این دستگاه تحت حداکثر بار تا 50 وات می باشد.با اتصالات 60 وات.دکمه تنظیم مجدد
دکمه تنظیم مجدد RouterBOOT دارای عملکردهای زیر است.دکمه را فشار دهید و پاور را اعمال کنید، سپس:
- وقتی LED سبز شروع به چشمک زدن کرد، دکمه را رها کنید تا پیکربندی RouterOS به حالت پیش فرض بازنشانی شود.
- هنگامی که LED سبز شد، دکمه را رها کنید تا تمام تنظیمات و تنظیمات پیش فرض پاک شود.
- پس از اینکه LED دیگر روشن نشد، دکمه را رها کنید (20 ثانیه) تا دستگاه به دنبال سرورهای Netinstall بگردد (برای نصب مجدد RouterOS در شبکه لازم است).
صرف نظر از گزینه استفاده شده در بالا، اگر دکمه قبل از اعمال برق به دستگاه فشار داده شود، سیستم RouterBOOT loader پشتیبان را بارگیری می کند.برای اشکال زدایی و بازیابی RouterBOOT مفید است.
مشخصات فنی
جزئیات کد محصول CRS354-48G-4S+2Q+RM معماری MIPSBE CPU QCA9531 تعداد هسته های CPU 1 فرکانس اسمی CPU 650 مگاهرتز ابعاد 297 x 443 x 44 mm مجوز RouterOS 5 سیستم عامل RouterOS اندازه رم 64 مگابایت اندازه ذخیره سازی 16 مگابایت نوع ذخیره سازی فلاش MTBF تقریباً 200000 ساعت در دمای 25 درجه سانتیگراد دمای محیط تست شده -20 تا 60 درجه سانتی گراد نیرو دادن
جزئیات تعداد ورودی های AC 2 محدوده ورودی AC 100-240 حداکثر مصرف برق 60 وات حداکثر مصرف برق بدون پیوست 50 وات تعداد فن 3 شبکه محلی کابلی
جزئیات 10/100 پورت اترنت 1 10/100/1000 پورت اترنت 48 فیبر
جزئیات پورت های SFP+ 4 تعداد پورت های 40G QSFP+ 2 لوازم جانبی
جزئیات پورت کنسول سریال RJ45 دیگر
جزئیات مانیتور دمای سی پی یو آره نمایشگر دمای PCB آره مانیتور ولتاژ آره صدور گواهینامه و تاییدیه ها

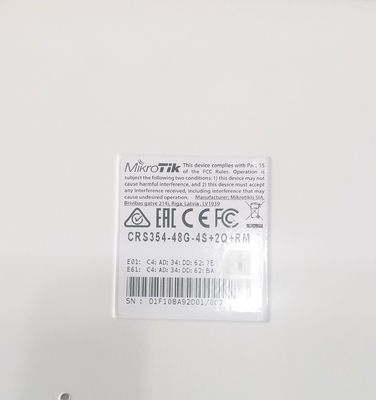

جزئیات گواهینامه CE، EAC، ROHS IP IP20
